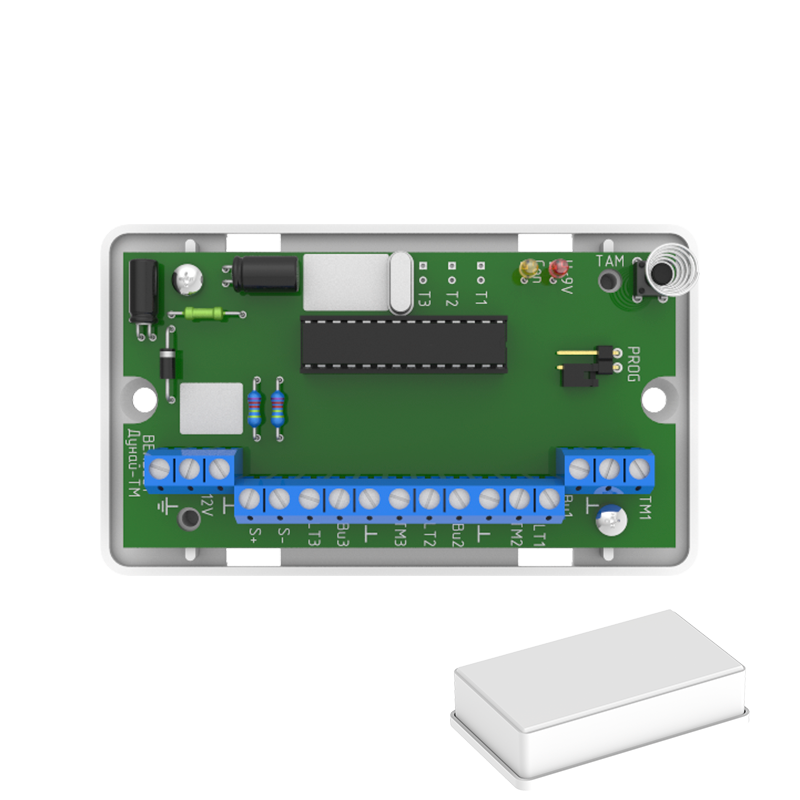

Дунай-ТМ

Адаптер «Дунай-ТМ», совместно со считывателем «Дунай-СТМ», предназначен для считывания кодов контактных ключей памяти Dallas Touch Memory типа DS1990A3-F4 при выполнении взятия / снятия группы шлейфов под охрану (идентификация пользователя).

Адаптер выполняет функции:

• считывания кодов контактных ключей памяти по трем независимым входам (каналам) «ТМ1» – «ТМ3»;

• выдачи управляющих сигналов (контакты «Bu1» – «Bu3») для включения индикаторов «ВЗЯТО» на считывателях «Дунай-СТМ» красным цветом (один выход на один канал);

• выдачи управляющих сигналов (контакты «LT1» – «LT3») для включения индикаторов «СНЯТО» на считывателях «Дунай-СТМ» зеленым цветом (один выход на один канал).

Один канал ТМ может быть использован для взятия / снятия не только одной группы, а поочередно всех назначенных групп при общем применении, при этом логика работы входа следующая: при первом касании ключом ТМ считывателя открывается статус группы, к которой принадлежит данная таблетка, а после второго касания — меняется статус группы с соответствующей индикацией на светодиоде ТМ-считывателя.

К одному каналу рекомендуется подключать параллельно не более двух считывателей «Дуна-СТМ». При корректном считывании кода на несколько секунд включается желтым цветом индикатор (линия считывания занята).

Максимальное удаление считывателя от адаптера зависит от емкости кабеля и может составлять до 300м (при емкости 9,69 nF).
