Дунай-ТМ

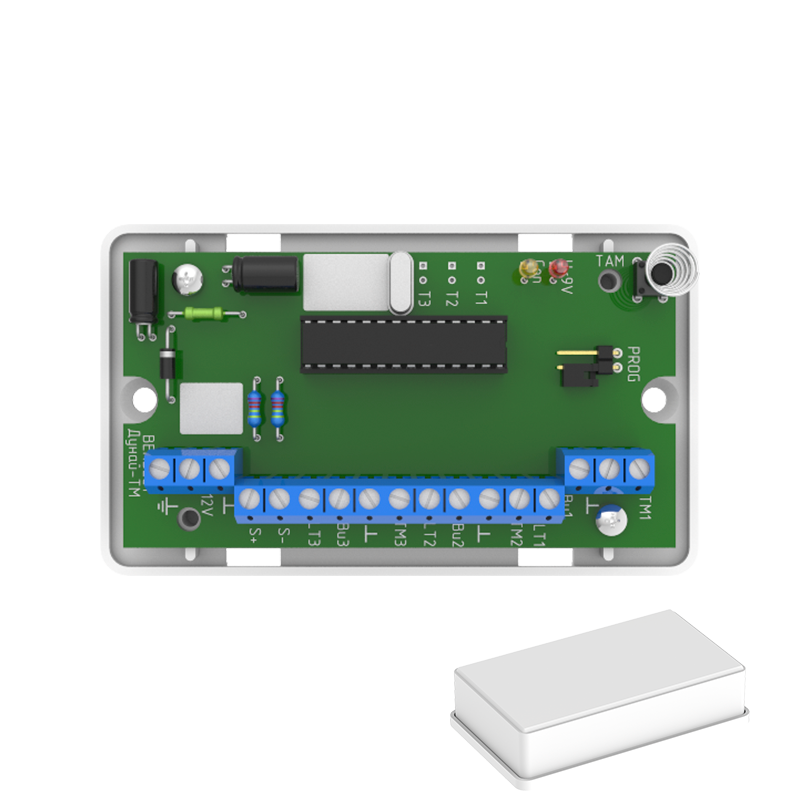

Адаптер «Дунай-ТМ», спільно зі зчитувачем «Дунай-СТМ», призначений для зчитування кодів контактних ключів пам'яті Dallas Touch Memory типу DS1990A3-F4 при виконанні взяття / зняття групи шлейфів під охорону (ідентифікація користувача).

Адаптер виконує функції:

• зчитування кодів контактних ключів пам'яті по трьох незалежних входах (каналах) «ТМ1» – «ТМ3»;

• видачі сигналів керування (контакти «Bu1» – «Bu3») для включення індикаторів «ВЗЯТО» на зчитувачах «Дунай-СТМ» червоним кольором (один вихід на один канал);

• видачі сигналів керування (контакти «LT1» – «LT3») для включення індикаторів  «ЗНЯТО» на зчитувачах «Дунай-СТМ» зеленим кольором (один вихід на один канал).

Один канал ТМ може бути використаний для взяття/зняття не тільки однієї групи, а почергово всіх призначених груп при загальному застосуванні, при цьому логіка роботи входу наступна: при першому дотику до ключа ТМ зчитувача відкривається статус групи, до якої належить дана таблетка, а після другого дотику — змінюється статус групи з відповідною індикацією на світлодіоді ТМ-зчитувача.

До одного каналу рекомендується підключати паралельно не більше двох зчитувачів «Дунай-СТМ». При коректному зчитуванні коду на кілька секунд вмикається жовтим кольором індикатор (лінія зчитування зайнята).

Максимальне видалення зчитувача від адаптера залежить від ємності кабелю і може становити до 300 м (при ємності 9,69 nF).
